再度 小型望遠鏡の自作
Ｒ６．１１．３〜
時に望遠鏡を作ってみたくなる。10年ほど前にも作ってみたのだが、今となっては廃棄されていたので、再度材料集めから(^^;)
手軽に見る眼視用反射鏡を作るためにD10cmF10のビクセン鏡をゲット(^^) F10は長いので、この鏡筒を利用して短いのを作る計画。本当はD10cmF4というのがいいんだけど、そんな反射鏡今は入手できない(^^;) 恐らく球面鏡だろうけどD114mmF5というのを使う。昔持っていたのに(^^;)
|

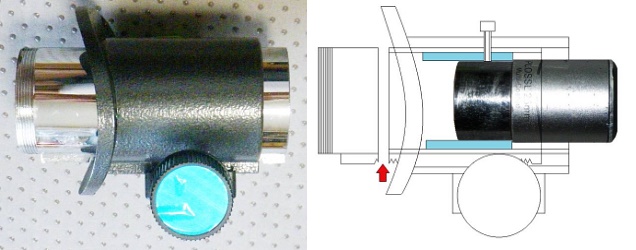

付属の接眼筒がなかったので、以前に作成したものを流用。動かした様子
 |

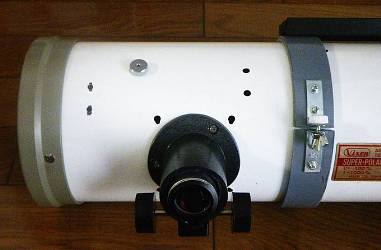

次に、捨ててしまった鏡筒バンドの作成。鏡筒の外形が14cm。Φ14cmの鏡筒に合うものを物色。呼び径125塩ビ管の外形が14cm。ということは塩ビ継手呼び径125の内径は14cmのはず(^^) 近くのナフコでゲット。しかし、ぴったり過ぎて入らない(^^;) しかし、半分にして被せるから大丈夫、ピッタリだった。
 |
 |
口径114mmf500の望遠鏡をオークションでゲットできなかったので、検索したところ、アリエクで10cmF4の反射鏡を発見。ほとんど球面鏡の反射鏡とは違い、値段が倍になっており、放物鏡とあったので、疑問に思ったが安価だったので思い切って注文(^^;)

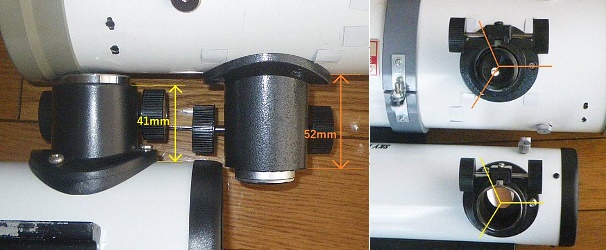

注文した10cmF4の反射鏡が1週間近くも早く届いた。ラッキー(^^)/ 焦点距離が40cmだったことを確認して、早速鏡筒を切った。かなり大変で右腕が痛くなった(^^;) 結構可愛い望遠鏡になりそうだ。
 |
 |
鏡筒は一応完成した(^^) VIRTUOSO GTi にも下がつかえることなく搭載できた。
今晩、実際に見てみる。
 |
 |
 |
自作ポタ赤とPentaxQとの連携
Ｒ３．６．２１
M5Stackという５ｃｍ角、２ｃｍ厚程度のマイコンでポタ赤を作っています。小さいけれども画面を持ち、ステッピングモータを動かすことができるバッテリーも内蔵しているので、小型でハンディなポタ赤を作ることができています。ただ、大きなカメラを搭載することは考えていないので、手持ちのPentaxQで手軽に星空撮影をしています。下のようなシステムでどこまで写るかを試すことにチャレンジ中です。
 |
PentaxQ用の望遠レンズは、純正の02 STANDARD ZOOMという5mm〜15mmの焦点距離なので、もう少し長いレンズということで双眼鏡のレンズを流用してみました。
 |
一番左のレイメイのレンズでは不調だったので、真ん中のコールマンのもの（これはオリンパス製造のようです）から対物レンズを取りだして使ってみました。それが下の写真。
 |
月を撮影してみたのが下の写真。撮影画像を5×5ソフトビニングしたものと、画像そのままから月だけを切りだしたもの。虹の入江とかコペルニクス、ティコが判別できます。
 |
 |
とりあえず、このシステムで星空を撮影してみようかと。
８ｃｍ望遠鏡を使いやすくする
Ｒ３．２．１７

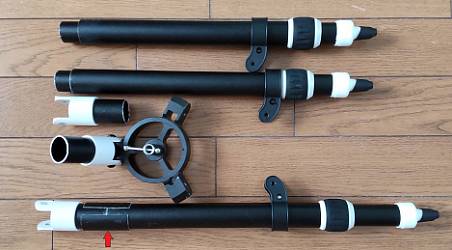

軽くなった双眼鏡から取った８ｃｍ利用の望遠鏡。それでもやはり手持ちではぶれてしまって落ち着いて観望できないので、専用脚を作りました。
全体で２Kgの重さと、玄関内に置いておいても怒られそうもない大きさに収まりました。
 |
 |
シュミカセにＷ６０を取り付けるアダプタ
Ｒ２．９．１３
暑さと高齢のため(？）面倒なことはやめにしました(^^;) それでも、惑星の好機とあっては黙っていられません。シュミカセで撮影しようと思います。長い間使っていなかったシュミカセですが、それなりによく見えましたし。
簡単に撮影するための準備。カメラは実績のあるOptioW60。これを簡単にシュミカセに取り付けるためのアダプターを自作します。
水道用の塩ビ管が加工しやすいのですが、微妙に径が違っています。これを頑張って（旋盤があれば簡単なのに 貸してくれる作業場でもあればいいんだけど…）どうにか１０ｍｍアイピースが収まるように削りました。あとは、２ｍｍほどのプラスチック板に取り付けます。これらをゴム輪でカメラに取り付ければＯＫ。
 |
 |
 |
観望用天体望遠鏡三脚台座の製作
Ｈ３１．５．２３
この８ｃｍ望遠鏡は９００ｇ弱、８００ｇ前半です。そんなに軽くはなりませんでした。単眼鏡自体の重さが９００ｇを越えていたので、軽くはなったのですけどね。
手持ちだとやはり視野がユラユラして落ち着かないので、三脚固定が必要です。アリ溝で赤道儀にくっ付ける手もありますが、簡単に！ をモットーに考えていたので、カメラ三脚にくっ付けるよう考えました。鏡筒用のバンドは、鏡筒の材質が塩ビ管なので塩ビ管固定用金具を考えました。早速ホームセンターで物色しましたら、いいのを発見しました。若干窮屈でしたが、少々力で径を広げて製作にかかります。
手持ちの板を何枚か切り、貼り付けて完成。まだ、両脇の余分なところを切っていません...
三脚との接続部分はカメラネジの鬼目ナット。手持ちが１個ありました。取っておくものですねぇ〜。だから、がらくたが増えるんですけど。
 |
 |
 |
観望用天体望遠鏡の製作
Ｈ３１．５．１３
オークションで８ｃｍ屈折用の鏡筒、レンズなしというのが出ていた。私の必要としているものなので早速ゲットした。ラッキーだった。
手持ちの８ｃｍ双眼鏡レンズは８２ｍｍだったので、セルに入るか心配だったが、若干ガタがあったものの、薄手のプラスチック板で固定できた。出品者の説明では、８ｃｍＦ５という大きさだったのだが、私のは焦点距離が３００ｍｍだったので、青い鏡筒を切り詰めた。２４．５ｍｍアイピースようだったが、その部分を切り取ったら、アメリカンサイズがぴったり入った。これもラッキー。ただドロチューブ内径が３１．７ｍｍほどであり、Ｆ値が小さいので、ケラレてしまいそう。ギリギリまで切り詰めてどうにかクリヤーしている、つもり。
 |
後はこれにカメラネジ台座を取り付けて、カメラ三脚で運用する計画。
Ｈ３１．５．８
山形に行ってみて望遠鏡が欲しくなった。子供の頃と違って、山形といえども光害が甚だしく、岡山の自宅前と夜空の環境は良くはないのだが、５分ほど歩いた河原では良いかもしれない。そのために、軽く持ち運びやすい望遠鏡が欲しいなあ〜と思った。新品を買うのは難しいので、オークションを探してみた。反射望遠鏡では大きくなり過ぎて持ち運びにくいので、８ｃｍ前後の屈折望遠鏡を考えた。ちらほら散見されたが、手持ちの双眼鏡が８ｃｍなので、これを改造することにした。８ｃｍの双眼鏡は重くて稼働率が低かったので、思い切れた。
先ずは単眼鏡にすること。あれこれやってみて、暫くすると分離成功。片方だけだと、１ｋｇ弱で手持ちできそうだ。接眼鏡のピント合わせがゆるくなっているが、後で工夫するにして取り敢えず完成。
 |
完成したら、軽量の経緯台を作成するかカメラ三脚を使うかして星空を楽しんでみたい。
縮小光学系
Ｈ３０．１０．６
以前から試してみたかった縮小光学系での天体撮影の道具を作成した。ペンタックスQ10は大分前に手に入れていた。２０ｃｍシュミカセも手に入れていた。やってみようと思ったきっかけは、２０ｃｍシュミカセでそれなりの低倍率を達成し、まあまあ見えますね！ と満足したからだ。
シュミカセはＦ１０で２０００ｍｍの焦点距離。２インチアイピース系にするには天頂ミラーも購入しなければならないので、アメリカンサイズのアイピースで行わねばならない。ケンコーのプロ―セル２５ｍｍを使う。これだと８０倍で視野が０．６度ほど。以前購入していた格安の０．５倍FocalReducerという怪しい製品。普通にアイピースの先につけたらとっても使えなかったけれど、２５ｍｍに下のようにつけたら、いい感じになった。これを使う。０．５倍でなく８０％くらいかな。６０倍で０．８度くらいの視野。撮影してからもっと正確なデータを得るつもり。
 |
 |
 |
それで、部品箱を探してみると、２５ｍｍアイピースに近い径のアダプターを発見！（あるもんだね〜） しかし、わずかに入らない。ほんの０．７ｍｍほど。削ってしまおう！ ということで、旋盤ならあっという間の作業を２時間ほどかけて削って（中央左側がアダプター 内側が削られて銀色）、挿入できるようにしました。ペンタックス側は37mmのまま。アダプターと37mmリングはネジが合わないので金属用パテで固定しようと思います。
接続の方法は、望遠鏡にアイピースを差し込んで固定する。撮影対象を導入してピント合わせ。ペンタックスQ10に右の写真にあるようにアダプターを接続して、アイピースにかぶせる。ギリギリに削ったのでほぼガタはない。あとはピント合わせをして露出するだけ。結果は後日。
２０ｃｍシュミカセ副鏡調節ネジ交換
Ｈ３０．８．１１
セレストロンと違って私のミードは副鏡の調節ネジにミリネジでなく、ユニファイネジ＃６というのを使っている。従って、簡単に交換はできない。
観察するときは、細いアーレンキーを３本突き立てて調整する。時々、暗闇の地面に落ちる！ (^^;)
そこで、ミリ飾りネジに交換することにした。格安で手に入れたシュミカセだからできること。
埃のたっていない部屋で実行。補正板を外す。これに副鏡はセットされている。外側の副鏡部分と内側の迷光防止筒で補正板が挟まれているので、ねじって外す。
３本の調節ネジを外すと副鏡が落ちるので、副鏡を上にして下からネジを外す。あっけなく外れるが、これだけの部品だった。
 |
新しく使う化粧ネジは白のまま。ネットでは、黒く着色している人もいた。ネジ部が長いので、ナットを重ねて調節している。これだと、調節するときに持ちやすくて快適になった。
 |
 |
 |
この変更を行ったことで、シュミカセの光軸調整の仕方がこれまで以上に理解できたことが一番大きいかな。
晩の観察が楽しみだ。汗ビショになって疲れるけど.....
２０ｃｍシュミカセ用ＵＳＢカメラアダプタ
Ｈ２９．７．８
梅雨空の七夕空は１３夜の月が輝いていた。早速Qcam9000のテスト撮影。５ｃｍファインダーでどのくらいの大きさに撮影できるかが知りたかった。それが下の写真。ファインダーレンズ２００ｍｍそのままと、２倍のバーローレンズを使ったもの。ビデオ撮影したものから切り出して、６４０×４８０を３２０×２４０にしてある。バーローを使ったものは適正露出近いが、左の画像はとんでもなくオーバー。新しく導入したキャプチャーソフトの扱いができていないのと、タブレットを使ったので画面の文字が見えないこと見えないこと。それにＵＳＢが一つしかない。二股くらいは欲しい。
それに、ファインダーにはピント合わせに微動装置が欲しい。現在は単なる引き抜きor対物レンズの回転。
 |
 |
 |
 |
 |
いつものようにガラクタケースの中を物色すると帽子のようなものを発見。これが丁度良かった。アイピースアダプタも短くしたものがあったので、２種類の拡大率が選べるようになった。さらに、ガタが全くなくなった (^^)/
 |
 |
 |
２０ｃｍシュミカセとマイクロフォーサーズカメラ
Ｈ２９．５．３１
ＯｐｔｉｏＷ６０を使って木星のいい感じの写真が撮れたので、アイピース拡大撮影ができるようなアダプターを作った。いつものように、いろいろある部品を組み上げてみた。
@はアイピース差込口の首の部分を３本のネジで固定するネジ。Aはアイピースを固定するネジ。@とAの６本でアダプター本体と接眼部とを固定する。
Cがマイクロフォーサーズのアダプター。４２ｍｍ（だったかな？）ネジでBとつながる。Bはアダプター本体と１本のネジで固定する。
 |
 |
２０ｃｍシュミカセの見え具合
Ｈ２９．５．２７
先日、温度順応させてから調整を行ってみた。副鏡が中央になかったので補正板もろとも動かして、できるだけ中央にした。しかし、さほど調整する余裕がないことと、副鏡自体も補正板に垂直になっていない、きちんと取り付けられていないために、大まかなところで妥協せざるを得なかった。
購入当初は、星像が中央でもコマ収差のような状態になっていたのだが、副鏡の３本ネジを２ｍｍアーレンキー３本であれこれと調整していたら、「アレッ！」という感じで、ピントを外した星の像がかなり綺麗な同心円状になった。木星に向けて除いてみると、当初に比べてはるかに良い像となっていた。これまでの観察経験からしても最高の見え方だった。２０ｃｍという口径は人生最高の大きさだからね (^^;) 当面は、このままで観望を続けようと思う。
ファインダーがないので苦労するが、鏡筒両端のビス頭を照準として明るい星を視野に導入して倍率を上げるようにしている。Ｍ１３を８０倍で捉えて、１６０倍くらいに倍率を上げて覗くと、視野が暗いのだけれど、星が密集していることがよく分かってなかなか美しい。これからの時期、球状星団巡りができそうだ。
接眼鏡の先にねじ込んで倍率を０．５倍にするレデューサー様のものを注文したので、もっと低倍で対象を導入できことになり、便利になる。私の赤道儀は自動導入でないので、またまた苦労するのだ。
２０ｃｍシュミカセを赤道儀に載せた
Ｈ２９．５．２３
以前から知っていたアルミを扱う店から、４ｍｍ厚の角Ｕ字型アルミチャンネル（幅が６ｃｍで高さが４ｃｍ）が届いていた。そして、それを取り付けるネジも別の店から取り寄せることができて、ようやく赤道儀に載せることができた。
 |
 |
 |
もっともだめなら分解して２０ｃｍドブソニアンにする。鏡筒径が２３ｃｍなので、主鏡は２０ｃｍなのだろうな。
ドットサイトの改良
星を見るときには照準がいる。ファインダーでもいいのだけれど、軽いものが欲しい。さらに、１４ｃｍドブソニアン望遠鏡の視野が４度もあるので、そんなに精密さはいらない。だいたいこの辺りと望遠鏡を振り向けると、ほぼ視野に入ってしまうのだ。従って、アバウトに明るい星に照準が合えばより楽になるのだ。
これまで使っていたのは、フレシキブルな軸を持ったクリップで望遠鏡に取り付けていた。手軽な分、光軸合わせが曖昧だった。そこで、百均で売っているコンパクト三脚の台座を使うことにした。固定はボルトを使った。それなりに取り外しも楽であり、照準合わせも楽になった。
 |
２０ｃｍシュミットカセグレン鏡筒をゲット！
Ｈ２９．５．１１
口径が大きいがコンパクト！ という望遠鏡をずっと追求している。先日はセレストロンの２０ｃｍカセグレンをもう少しのところで逃したので、同じようなものを探していた。ちょうどオークションに出品があったので狙っていた。
１５ｃｍＦ５の反射を持ってはいるが、光害地では能力不足であるうえに、鏡筒が長いので扱いが面倒。高齢になるに従って、面倒なことではますます稼働率が下がる。気軽に星を見たいし、それなりに満足できる見え方が要求される。そこで、２０ｃｍ。２５ｃｍになると、もうダメだろう、重くて。Ｆ２ならば良いだろうけれど.....
これが落札したシュミカセ。補正板に斑模様のコーティング剥がれがあると記載されていたが、さほど気にならない。光害地での観察用だからね。もっとも、実際に月面でも見ないと影響は分からないけれど、パッと見大丈夫のようだ。
 |
 |
落札ができて冷静になってから思案が始まった。（１）接眼部はどうする？ 私の環境はアメリカンサイズなので。 （２）赤道儀へ搭載するにはどうする？
これらの問題は、別にそんなに深刻ではなかった。低価格で落札できたことと補正板の斑模様の件で、ダメなら分解して主鏡（おそらく２３ｃｍ位はあってＦ2.6ほどではないだろうか）をハンディなドブソニアンにしてしまう手を考えていたからだ。
しかし、手持ちのガラクタから適当に選んでみると、接眼部はどうにか解決した。それが下の画像。＜合焦するのかな？＞
 |
鏡筒バンドを購入使用と思ったら、落札価格と同じくらいの費用がかかってしまう。長いプレートが市販されているが、それだとさらに効果になる。ならばアルミチャンネルだ。３Ｋほどで購入できる。強度の問題があるが、ダメならドブソニアンだ。という割り切りで進める (^^;)
 |
新１４ｃｍドブ活躍開始
Ｈ２９．３．４
風通しの良い、光通しの良い新１４ｃｍドブソニアンの斜鏡金具を、５ｍｍ厚のアクリル板と０．５ｍｍステンレス板で作り直した。１ｃｍアルミ板を考えていたが、思いの外、穴だらけだったのと加工しにくいので、アクリル板にした。加工しやすくて軽いので半日作業で完成した。
 |
 |
 |
 |
そろそろ最終型になったので、内部塗装をしようかな。
改善？１４ｃｍドブソニアン
Ｈ２９．２．８
５ｍｍのプラ板...百均のまな板だけど...から切り出して、丁寧に穴開けをした。その結果、どうにか歪みが無くなった。
 |
Ｈ２９．２．１
結局このようになった。トラス棒はどうにか空けた穴にきっちりと納まったものの、全体が歪んでいるように見える。流石に素人だな。
トラス棒と斜鏡ボックス取り付け用の部分のクリアランスがうまくないので、作り直すかな。
 |
 |
 |
 |
大分前に作っていた１４ｃｍドブソニアンを分解型にして、キャンプ地で星空観望しようかなと、改造を始めた。
１２角柱の鏡筒を必要な分切り取り、接眼部と斜鏡部にする。接眼部は１１４ｍｍドブソニアンのものと同じ構造にする。こんな感じ。
 |
 |
 |
 |
 |
 |
改善？１１４ｍｍドブソニアン
Ｈ２９．１．１５
完成した鏡筒をピラー脚に載っけてみた。小さな椅子に座って見るにはいい高さになった。
 |
Ｈ２９．１．１２
懸案の接眼部を作成してみる。一寸したアイデアを持っていたのでやってみた。
アイデアとは、下図左端の塩ビ管継手９０°Ｙとかいうものの一部を切り離して使うこと。管厚は２ｍｍほどなのだが、切り離すと鏡筒に固定するための５ｍｍほどのスペースが得られる。ここに穴を開けて鏡筒側からネジを入れて固定できる。
それに塩ビ４０のパイプを挿入する。さらに接眼鏡アダプターを入れ込むのだが、幸いなことに塩ビパイプの内径とアダプターの外形が適度な間隔を保ったままスムーズな動きをしてくれる。この組み合わせは使える！
 |
 |
 |
 |
 |
 |
 |
斜鏡セルは１４ｃｍドブソニアンと同じつくりにした。
 |
 |
 |
 |
超短焦点ニュートン
Ｈ２８．１２．７
星像は良くない(^^;) 周辺とは放物面鏡周辺のコマ収差を誤解したもので、球面鏡だから全面の星像だ。それに、視点が少々ずれるだけで星像が変わる。それでも新しいアイピース Aspheric６２度 ２３ｍｍを購入したら広い視野が得られた。ヒアデス星団のＶ字がほとんど視野に入るほどの４度に近い。１６倍だけど.....
支柱を交換した。双眼鏡の支柱を考えていたので、ついでに同じようにしたのだ。しゃがんで見るのに都合が良い高さにしてみた。今の季節では、ぎょしゃ座の３つ並んだ散開星団がそれなりに見える。８ｃｍ双眼鏡よりは見えそうだ。自宅前だと、光が差し込んで見にくいのではある。
 |
８ｃｍ双眼鏡
重いのでなかなか活躍しない双眼鏡だけれど、星を見て楽しい双眼鏡だ。常用したいし星空教室でも使うために架台を計画した。試行錯誤してバランスをとった。小学生が立ったままで見ることができる高さと、私が椅子に座って見ることができる高さを考えて支柱の長さを決めた。
 |
 |
 |
カセグレンからニュートンへ
Ｈ２８．１１．５
最低倍率が口径を７で割ると求まるというので、１４０ｍｍ÷７＝２０倍という数値に拘りすぎていた。
手持ちのアイピースで２０倍を下回らないものというと、１５ｍｍなので倍率は３６５／１５＝２４倍。アイピースの見かけ視野が５０度なので、視野角は２度ちょっととなる。アイピースとの相性も良くないのか星の像も良くはなかった。
昼間、試しに２５ｍｍ５０度のアイピースを挿入して見てみたら結構よく見える。しかしながら斜鏡の陰が視野を彷徨ってよろしくない。ダメかなと思ったが、夜になって月を見たら結構見えるし、陰が出てこない。不思議に思ってネットを検索してみると、ナグラーさんの文章をゲットした。射出瞳径がポイントらしいので計算してみた。
２５ｍｍの場合、倍率が１４．６倍。この段階で射出瞳径が９．６ｍｍとなる。斜鏡の短径が４６．５ｍｍなので口径の３３％を占有するので、斜鏡の陰が３．２ｍｍほどになる。昼間だったら実際の瞳は明るさのために３ｍｍ程度になっているだろうから目障りでしょうがない。しかし、夜になれば瞳は開いて（年取って開かなくなることもあるけれど）目一杯の７ｍｍ（そんなに開かないだろうけど）になれば気にならないということか。でも、かなり光の量は損をしている？？？
ナグラーさんの文章がイマイチ理解していないので何ともいえないが。
いずれにしても、実視野は３度を確保できたようだ。こと座のＭ５７周辺の星図と照らし合わせて確認した。これってかなり凄いこと。今後は、架台を堅固なものにして集光力や分解力を確かめてみようかなと思う。
もっとも玄関に置いてさっと外に持ち出して星見をするのが楽しみだ。
Ｈ２８．１０．２６
笠井トレーディングさんから短径４６．５ｍｍの斜鏡が届いたので、斜鏡セルも作ることにした。１辺５ｃｍ立方体の半分が売られていたので、４５度を正確に切らなくても済むということでこれを使うことにした。引きネジ＆押しネジの調整用の部分をいつもの塩ビ管を利用する。
 |
 |
 |
 |
 |
 |
Ｈ２８．１０．９
７年前に購入したマスクとカセグレン５インチ。Ｆ１５でそれなりに惑星を見るには都合がよかったのだが、１５ｃｍを購入したこととずっしり重いことを理由に分解してしまった。もったいない。分解したのは、そのミラーを利用して携帯型のニュートン式反射望遠鏡を自作しようとしたためだ。きっかけは、オークションに出ていた２５ｃｍの記事を見てから。反射鏡の中心にカセグレン特有の大穴が開いているとあったから。
ああこんなことができるんだ！
分解するのは簡単だったが、それをニュートンに変更するのは面倒だったので、ずいぶんと放置していた。
反射鏡について、太陽を利用して簡単に測定したら、焦点距離は３６５ｍｍ。５インチのカセグレンではあったが、予想外に直径は１４ｃｍあった。補正版で光を拡散させているんだね。Ｆ値は２．６だった。反射鏡は球面鏡だろうから、Ｆ２．６となると周辺像はひどくなりそうだ。
手持ちの斜鏡や接眼レンズを使って景色を覗いてみたら、そんなに気になる像ではなかった。もっとも、斜鏡が小さすぎて周辺像がケラレていたからかもしれない。適正な斜鏡サイズ４５ｍｍを使ったら、ひどくなるかもしれない。
先ずは望遠鏡の本体となる筒の作成。特別に取り揃えることなしに、手持ちの材料を使うことにする。
ネット上で見た作成方法（星図でお馴染み滝さんのページです）を真似る。１２角形の筒を骨組みと長板を２液混合樹脂で組み合わせていく。骨を作るのも１２枚の長板を切り出すのもアバウトで手切していくので、寸法が狂うことはなはだしい。修正も床に置いた紙やすり上でアバウトにやるものだから、隙間ができて風通しのいいことこの上ない。滝さん作製の２０ｃｍドブソニアンとは格段の違い。幸いに樹脂で固めるから遠めに見るとそれなりに格好がいい ？
強度に問題が出てきたら、隙間の部分に角度自由な塩ビ板を張ってみようと思う。単価は安いのだが、送料で高くなるから最後の手段にとっておく。
 |
 |
 |
 |
 |
 |
 |
 |
 |
斜鏡が４５ｍｍと大きいものが必要だが、とりあえずもとの２３ｍｍの斜鏡のままで使用しておく。この段階で納得できる見え方をすれば、初めて４桁になる高価物のこの斜鏡注文に移行する。オークションで出品されないかな。
 |
 |
問題は、サイズが合わないことだ。アイピースのスリーブ径はインチサイズだが、身の回りのものは殆どがメートル規格なのだ。
若干サイズが合わないが、塩ビパイプ継手のネジ部分を切り落として取り付けた。フランジ部分に穴を開けて鏡筒内側からネジで固定している。ピント調整してから不要部分を切り取ればよかったが、１ｃｍほど短くしたら切りすぎていたことが分かった。やり直し。内径が３３ｍｍほどなので接眼レンズがガタつく。更に、先に向かってテーパーしながら細くなっているのが面倒だ。旋盤が使えれば問題はすぐ解決するのに。
 |
ほぼ調整が出来たので、星空観望とする。１５ｍｍアイピースを使うので、倍率が２４倍。これでは流石に手持ちは厳しい。ということで、簡単に架台を作ってみた。架台はカメラ三脚で固定する予定。
とりあえずこのままの状態で、手持ちのオプティオＷ６０を使ってコリメート法で撮影した月。接眼部から見ると、Ｃ円の範囲にＢ斜鏡支持体とＤＥＦを含んだ斜鏡自体。Ｆは３本の斜鏡金具。Ｅはその枠。枠の内側に写っているのは主鏡中央の穴。セル板が見えている。ということは、斜鏡の白っぽく写っている部分からＤをのぞいた部分の光だけを使って月を写したことになる？ 当然、主鏡全体を見ることはできない。ちなみに、Ａは鏡筒の反対側の板部分。
 |
 |
 |
 |
このときはまだ手持ちだったので、揺れた映像で判断は厳しいが、思いのほか視野の隅までそれなりにシャープだった。これは、短径２５ｍｍほどの小さな斜鏡で見ているため、主鏡周縁部の像が乱れる部分を絞っていることになるためか？ 適正の短径４５ｍｍ斜鏡を使ったら、視野は明るくなるものの周辺像はひどいコマ収差が出るんだろうな。
ダメもとで笠井さんに斜鏡を注文する。それなりに見えたら、内部塗装となる。なお、鏡筒だけで１．３ｋｇ 架台含んで１．９ｋｇ。
超広角双眼鏡
Ｈ２７．１２．１７
双眼鏡で見る星空はかなり好きだ。特に、天の川を見ると沢山の星がちりばめられて美しい。ただ残念なことに視野が狭い。３ｃｍ８倍のものは８度の視野しかない。７ｃｍも持っているが、重い上に倍率も高いので４度少々しかない。これではだめだ。いつだったかの天文ガイドで広角双眼鏡の特集をやっていた。そこでバックナンバーで調べてから、ネットでも検索してみた。
すると、ガリレオ式の双眼鏡がかなり広角であることが判明した。さらに、自作もできるという。簡単なのは、カメラのテレコンバータレンズを使うという方式。幸いなことに１個持っていた。覗いてみると確かに見える。ただ、明るくなっているかどうかはわからない。すでに、製造停止だったので、オークションで出されていないか検索すると.....あった！
早速ゲットした。１Ｋ未満で入手できた。急いでいたので、塩ビ板に穴をあけてフレームを作った。
 |
 |
 |
ただ、残念なことには外からの光が入って視野の周りが明るくなっている。まあ、暗いところで使えば関係ないか。良いものができた。アルミ板を使ってレンズを固定しようと考えている。
ナノトラッカー極軸合わせ３
Ｈ２７．１１．１４
ナノトラッカーの極軸合わせは単眼鏡で行う。だいたい８度の視野なので、写真撮影した天の北極を元に星図を作った。単眼鏡の方にも十字線を入れた。昔は蜘蛛の糸(？)を使ったのだが、ビクセンの極軸望遠鏡が余っていたので、ここからレチクルを取り出し、余分な周囲を切り落として単眼鏡接眼レンズの焦点位置に固定した。その十字に合わせながら極軸合わせをしようという考えだ。
接眼部を外す。丁度良いところにレチクルを置くところがあるので、ここに入る大きさにレチクルを加工する。ただ、ピントが合わなかったので、レンズ抑えをヤスリで少しずつ削った。
 |
昔のレチクルだ。偏心しているが撮影のため。
 |
 |
こんな具合に乗っている。固定はエポキシ樹脂。
 |
そして、iPodTouch用に作ったプログラムで、撮影時の北極星の位置を見てから、合わせるという仕掛け。
 |
レチクルとＰＣが繋がっていて、この画面がレチクル上に映し出されたら便利なんだけどね。
ナノトラッカー極軸合わせ２
Ｈ２７．１０．３
昨夜、１７ｍｍ（３５ｍｍ換算で３４ｍｍ）レンズで静止撮影した。４０秒を３枚加算したところ、周辺で星が流れた。広角であるがゆえに星空の日周運動に影響されたのだ。やはり、広角レンズでもガイド撮影は必須のようだ。そこで、ナノトラッカーの極軸望遠鏡作成を急いだ。
普段使っていないミニの単眼鏡の対物レンズを使おうと思って、部品調達に百均を回っていたとき、ふと気が付いた。「このまま取り付ければいいじゃん」
 |
 |
ということで、転がっていたアルミアングルを下のように加工した。単眼鏡本体から対物レンズ部は外すことができたので、そこに固定金具を挟み込んで（左側の穴）ナノトラッカーと一緒にアングルプレートに取り付ける（右側の穴）ことにしたのだ。
 |
取り付けた図。そんなに精度は良くないと思うが、遠方の鉄塔をナノトラッカーの覗き穴で合わせた後、単眼鏡で見てみると、それなりに入っている。これなら使えるかもしれない。正立像になっているので、頭の中で時角をひっくり返す必要もない。今日の試写が楽しみだ。
 |
逆から見た図。覗き穴の周辺にある円弧は別の方法で考えたときの残骸。
 |
ナノトラッカー極軸合わせ
Ｈ２７．９．２２
ナノトラッカーの極軸合わせ窓は５ｍｍ径の穴だ。すぐ近くからのぞくと、その視野は８度ほどある。ただ、すぐ近くからのぞくことはなかなかできない。
 |
一方、アバウトだが北極星（ポラリス）は下の図のような位置にある。赤丸が北極星だ。
北極星は天の北極から角度で４４分離れている。となると、ナノトラッカーののぞき穴が８８分、角度で１．５度の視野になるように離れて覗けば、天の北極を中心にした場合、北極星は視野の円周上にいるわけだ。計算によると（恐らく）ナノトラッカー前面から１９ｃｍ離れたところから覗けばいいことになる。
同時に、撮影時の地方恒星時を知り（大体どの星・星座が南中しているかを見て、星図からその星・星座の赤緯を知ればいい、アバウトで）、上図の円の外周の時刻と合わせて、北極星が見える時角を知り、ナノトラッカーの穴の視野の円周上にある北極星がその時角にあるようにナノトラッカーの東西南北を合わせる。かなりアバウトにならざるを得ないが、しないよりはましになると思う。
実際、このような作業後、マイクロフォーサーズカメラに１３５ｍｍレンズを付けて６０秒の露出をしてみても大きなズレは見られなかった。
抱き望遠鏡
Ｈ２７．８．２９
大きい望遠鏡が欲しいが、天体ドームがなければ持ち出しの時に重すぎるので、稼働率が下がるというのは承知している。だから１５ｃｍを選んだのだが、それでも面倒だ。
ニコンの３ｃｍ双眼鏡はあまり詳しくは見えないのだが、それなりに楽しい。ただ、見上げるのはかなり苦痛。８ｃｍは重すぎてさらに苦痛。そこで、抱き望遠鏡を思いついた。胸に抱いて、反射式にしてアイピースを横からのぞけるようにしたらどうか。
ということで、１０ｃｍ級の反射望遠鏡を作ることにしたのは、もう何カ月も前。部品は揃えていたが、昨日から製作を開始した。
そう難しいことはなく、ほぼ完成したのが下の写真。
 |
１１５ｍｍで５００ｍｍの焦点距離だ。ジャンクでゲットしたもの。ただ、斜鏡が小さすぎたので、大きめのものを注文していた。
４本スパイダーを新規作製しようかと思ったが、もともとついていた１本のものをそのまま使った。早いうちに使う予定があるからだ。これに斜鏡を接着剤でから固定した。
 |
こんな感じになっている。暇になったら、４本スパイダーを作ろうかな。
 |
山に登ったテント場でゆっくり星空を楽しもうと思って、アイピースは２５ｍｍ、２０倍程度になる。ケンコーのＰＬで、ぴったり接眼筒に入らなかったので、あれこれ試作してみた。アイピースの側は外している。
 |
もともとの鏡筒は短すぎたので、もう一本１１５ｍｍの長い焦点距離のジャンク望遠鏡をゲットして、その鏡筒を切って使っている。
残念なことだが、重さが１．６ｋｇになっていた。使ってみて良かったら、軽量化を図ってみよう。山行きが楽しみだ。
拡大撮影装置
Ｈ２７．８．２８
必要に迫られて、拡大撮影装置を作ってみた。月面撮影が狙いだったが、土星を撮影したところなかなか良かったので、USBカメラ利用からこちらに移行しそうだ。
 |  |
新しく購入した素材はない。これまでに蓄積されたアイテムを組み合わせてみた。延長筒だろう、2本同じものがあった。望遠鏡本体につなぐ1本目にアイピースを固定する。この上に同じ延長筒を積み上げる。アイピースがうまく入れば活用できるわけだ。
拡大用アイピースはそれなりに単焦点の方が感光素子面までの距離が短くてすむので都合がいいから難なく入るだろう。この時の望遠鏡の倍率と感光素子面までの距離とを乗じた値が合成焦点となる。写真の組み合わせだと１２５倍と５０ｍｍほどで６２５０ｍｍとなり、月面だと６３ｍｍほどの大きさに写る。
カメラはマイクロフォーサーズ規格なので、２４ｍｍ×１８ｍｍくらいだろうか。重ねてみればどのくらいの写り方になるかがわかる。
土星だと、輪の長径が４０”ほどだとして、月面の２／９０程度に写るはずなので、感光素子面では１．３ｍｍ程度に写っているはずだ。おそらく。これをビデオ撮影して、しょりすればそれなりに写るだろう。
アイピース１０ｍｍで撮影したものが土星のページで表示されるので参考にしてほしい。とりあえず、周りから光が入らなくてよくなった。
６ｃｍファインダー
Ｈ２７．２．１５
６ｃｍのファインダーを、６ｃｍレンズとセルをそのままに、リニューアルした。このために、筒をオークションで探して１円でゲットした。カートンの６ｃｍＦ７くらいの望遠鏡だ。筒だけを利用する。送料が８００円かかった。(^^;)
しかしこの筒が結局は塩ビパイプで手持ちの配水管と同じものだった。外部が白く塗られていることと、内部が艶消しされていること、レンズセルにぴったりのスペーサーが付いていたので、好都合だった。良しとしよう！
| 今回作成 | 以前作成 |
|---|---|
 |  |
以前のものよりスマートに、軽く、見やすくなったようだ。
新しいアダプタ
Ｈ２７．２．７
どういう訳か、１５ｃｍ反射の疑似レデューサ入りマイクロフォーサーズ用アダプタの部品が行方不明になってしまっていた。そこで、再び手持ちのがらくたを組み合わせて作ってみた。
| 以 前 作 成 し た も の | |
|---|---|
 |  |
今回は、持っていたアダプターをメインに組み上げた。
Ａ：マイクロフォーサーズにＥＯＳレンズを使うアダプタ。以前から持っていた。Ｂ：ＥＯＳ用のＴリング。Ｃ：ケンコーのクローズアップレンズ。疑似レデューサにする。Ｄ：がたつき押さえ。Ｅ：接眼筒との接続リング。
| 今 回 の 部 品 | |
|---|---|
 | |
ＥＯＳ標準アダプタを仲立ちにしてつなぐ、ということ。マイクロフォーサーズとＥＯＳをつなぐアダプタに、クローズアップレンズを入れるスペースが十分にあったのだ。中でガタガタしないようにすればいいだけだ。
| 今 回 作 成 し た も の | ||
|---|---|---|
 |
 |
 |
試写をする必要があるな。多少、以前よりクローズアップレンズがカメラ側に寄っているのが心配だな。あんまり焦点距離が短くならないかもしれない。
２００ｍｍレンズ
Ｈ２７．２．７
以前キャノンのＦＬレンズ５５ｍｍＦ１．４とマイクロフォーサーズにつなぐアタッチメントを購入していた。ファインダーレンズの青ハロに幻滅して同じ２００ｍｍ前後のレンズを探してうまい具合に同じｃａｎｏｎのＦＬレンズ２００ｍｍＦ３．５をゲットしていた。天気が良くなくて撮影していなかったが、ようやく昨日撮影を果たした。
絞り開放にしても、というより今のところ開放しかできないのだが、周辺の星像はまあまあ良好。ただ、青やマゼンタ系のにじみが星の周りに出る。しばらくは使ってみるが、別物を探すかもしれない。
 |
抱え持ち望遠鏡
Ｈ２６．１２．２８
双眼鏡の楽しさに目覚めてから、次なる計画を温めている。鏡筒だけを抱えて星空を見るための望遠鏡だ。抱えるのだから低倍率でありたい。しかし、できるだけ大きな望遠鏡にしたい。ただ、１５ｃｍにもなると大きすぎて重い。せいぜい１０ｃｍクラスだ。屈折望遠鏡だと、頭上に本体があるのでバランスがよろしくない。反射望遠鏡だと接眼鏡の下に本体が来るので都合がいい。
ということで、１０ｃｍ前後の反射望遠鏡を探して下の鏡筒をゲットした。２．５ｋ程だった。送料も同じくらいかかってしまったが.....
 |
 |
 |
双眼鏡
Ｈ２６．１２．１３
最近、双眼鏡を手に入れた。オークションで望遠鏡を探していたら、ニコンの双眼鏡が格安で出ていたので、本気で取りにいった。口径３０ｍｍで８倍の規格だ。若い頃欲しかったニコンの双眼鏡だったが高価すぎて手に入らなかった。それが、低価格で出ていた。結局、競争はあったが３ｋ程でゲットできた。品物が届いて再び驚いた。良品だった。
 |
 |
双眼鏡で星を眺める楽しさが分かってきた。ではあるが、今、抱いて見る１０ｃｍ程の反射望遠鏡を自作しようかと画策している。
５ｃｍファインダー改良
Ｈ２６．９．１９
６ｃｍファインダーを使うと便利だが、重いので鏡筒バランスが取れない。そこで、鏡筒に付属してきた５ｃｍファインダーを改良して、天頂プリズムを取り付けてみた。
ピントが合わなくなるので、ファインダーの筒を短くする必要がある。水色矢印のストッパーを取り去り、レンズを接眼鏡側に目一杯に下げる。これで、内側にある遮光リングに視野がケラレる恐れがある。これについては、いつか改善したい。
 |
 |
 |
 |
 |
星座写真用カメラレンズ改良
Ｈ２６．８．８
ピントを合わせるためにレンズをその度に分解していては面倒なので、手動でピント合わせができるようチャレンジした。電動ピント合わせや絞り調節に全然関係のないリング（７）が使えると思ったからだ。最初にピント合わせのモーターを外した。これで、レンズ重量６５．５ｇ（before 71g）を達成した。
| ６ |
|---|
 |
外環にピント合わせの範囲で切り込みを入れて、内側のヘリコイド環に７の３ｍｍネジの受け穴を入れる。８の環を押さえながら７の環を回すことでピント合わせができる。
| ７ | ８ |
|---|---|
 |
 |
 |
星座写真用カメラレンズ購入
Ｈ２６．８．２
オリンパスのＥ−ＰＬ３で星座写真を撮るためにＺＵＩＫＯ １７ｍｍ Ｆ２．８ を購入した。動作未確認のためジャンクということだったが、１０Ｋもしたので、大丈夫かな！ と思い、購入した。しかしながら、完璧にジャンクだった(^^;)
どうせ天体写真用なので、無限遠ピントが得られればいいと思っていたが、最近のレンズはＡＦでモーター制御になっているためか手動でピント合わせができない...
メーカー修理に出すと９ｋほどかかるようだ。それならば、分解だ！
ということで、やってみました。（１）裏の座金を外す。（２）基盤が現れるので、ネジを１本と３つの白いコネクターを外す。
| １ | ２ |
|---|---|
 |
 |
| ３ | ４ |
|---|---|
 |
 |
とりあえずは、ジャンクを脱したようだ。
赤道儀購入
Ｈ２６．５．１１
赤道儀を新しくした。これまでより堅牢になって振動が防がれる。これで、yamameの創作意欲が高まる！ かな？
 |
関心を示してくれたみなさん、ありがとうございました。
ＵＳＢカメラ惑星用再築
Ｈ２６．４．２８
接眼鏡スリーブの同じものが３つある。そのうち２つ使って拡大撮影用のアダプタを作成した。アイピースを差し込んでもその上からもう一つスリーブを３本ネジで固定できるのでその後ろにＵＳＢカメラを差し込むようにする。接眼鏡面から受光素子面までおよそ５０ｍｍなので、拡大率は１０ｍｍアイピースでだいたい５倍ほど。６ｍｍを使えば８倍程度になる。不足だったら、残りの接眼鏡スリーブに３つ穴をあけてネジを切り、３重連にすればいいな。
 |
 |
片付けのどさくさで塩ビ部品を捨ててしまったようで、ＵＳＢアダプタを再び作ってみた。ＵＳＢカメラ側には直径１８ｍｍ程度の塩ビパイプを接着しているので、これにつながるよう部品探しから。
このパイプを接続する塩ビ繋ぎ管を購入。何故かあったアイピースのスリーブに入るようスペーサーを同じ塩ビのＶＵ５０から切り出して、最後は圧入した。ぴったり。
 |
 |
１５ｃｍにレデューサもどきをつける
Ｈ２５．１２．２４
ＫＥＮＫＯの１５ｃｍ反射望遠鏡を購入していた。これだ。
 |
天気や気力の衰えでなかなか撮影できないが，ようやくやってみた。オリオン大星雲だ。すぐに曇ってしまったが… ただ，オリオン大星雲はカメラの液晶で確認ができた。１５ｃｍの威力か？！
やはりＦ５で７５０ｍｍの焦点距離ではよろしくないので，レデューサを組み込むことにした。接眼筒を交換する猛者もいるが，ここでは安直にいろんなアダプタを利用して取り付けることにした。手持ちの部品がかなりあるのでね。
|
@マイクロフォーサーズ用のＴリング
| Aボーグの延長筒？（誤購入したもの）
| Bクローズアップレンズ（ケンコーAC No.4）
| CＰＥＮＴＡＸのねじ込み式の接写リング３
| Dφ４３とφ４２の変換リング（何かに付いていた）
| EＰＥＮＴＡＸのねじ込み式の接写リング１
|
|
@とAはそのままねじ込める。ｸﾛｰｽﾞｱｯﾌﾟﾚﾝｽﾞは外径がAの内径よりは小さいので，エンビパイプの肉厚が薄い５０ｍｍ程度のものから幅１ｃｍほどの部品を切り出して，下の写真のようにバネをきかせたスペーサーにし，ガタを無くしている。つまり，Aの中にｸﾛｰｽﾞｱｯﾌﾟﾚﾝｽﾞを入れて，Cで押さえ，Eの５２ｍｍネジで，Dを挟み込みながら固定しているわけである。ただ，AとCは固定していないので，ぴったりなのだが，抜ける恐れがある。ガムテープで留めるか？
いずれにしても，家にある部品で構成できた。やればできるもんだ。
 |
 |
完成したのが下の写真。５０ｍｍレンズのような概観だが，Dの４３ｍｍネジの部分で，右のように１５ｃｍ反射鏡の接眼筒につながる。
|
さて，合焦するのかどうか，画像はどうなのか楽しみではある。
６ｃｍファインダー
Ｈ２５．１．１４
使用中の５ｃｍファインダーが，改造に次ぐ改造で見栄えが良くないのと能力不足のため，６ｃｍ以上のファインダーを探していた。しかし，既製品は最低でも１０ｋと高価だし，オークションでもなかなか出ないので，作ることにした。
幸いに，スコープタウンという専門店で６ｃｍＦ５のセル付きアクロマートレンズを￥２６８０で入手できた。あとは鏡筒パイプや接眼筒を準備すればいい。
そんなに精度を求めないので，塩ビ管で使えそうな径のものをホームセンターで物色した。探せばある物で，写真中@BCDEFは塩ビ管で間に合った。
@はＶＵＤＳ６５ソケットと書いてある。レンズセルにぴったりはまる。フードにちょうど良い。BはＶＵ６５パイプだ。Cは６５×４０とある。DのＶＵ４０パイプに接続できる。見にくいが，Eはねじ切りがある。これでＶＵ４０パイプと天頂プリズムと接続している。ただ，残念なことには天頂プリズムのスリーブよりも多少大きめなので，３点でネジ止めしている。FはＶＵＤＳ７５でファインダー脚に取り付けてファインダーの方向調整ができるように６点支持にしている。Gはビクセンの５ｃｍ用ファインダー脚であるが，そこの部分を利用するため，切り取っている。これで，９７０ｇだ。既製品よりも重くなっているが，すべてで￥３２００ほどなので，大目に見よう。
 |
|
この塩ビ管を使えば，６ｃｍ望遠鏡は簡単にできるな。スコープタウンでは，６ｃｍのアクロマートレンズが３００ｍｍから１０００ｍｍまでの焦点距離がそろっているし，８ｃｍもいろいろある。ちょっと見の工作にはうってつけだ。
ウルトラ・ポタ赤
Ｈ２４．７．１４
小型の赤道儀がリリースされた。ナノ・トラッカーという製品で，２０Ｋを切る価格設定だ。欲しいけど，使うかどうかは分からない。悔しいので，これまで取り組んできたウルトラ・ポタ赤の組み立てを完成した。それが次の写真だ。
笑ってしまうけど，手動ガイドだ。バッテリー切れがない！ という自慢が唯一の売りだ。カメラ部，架台部，三脚部それぞれが３００ｇ前後あるので，全体で１ｋｇというウルトラではないポタ赤だ。
 |
 |
 |
ビクセンのＳＰ赤道儀を分解して出てきた１４４Ｔのウォームホイールとウォームギヤを使っている。このホイールの内径に合うベアリングがなかったので，２２φのツバ付きのベアリングにスぺーサーを組み込んで，２個使って両側から８ｍｍボルトで締め付けている。このボルトの片方を１０ｍｍ厚のアクリル板に固定し三脚を付けるようにしている。
反対側にはボルトの頭をクリアするために黄色に見えるスぺーサーで台を取り付け，そこにホットシューをネジ止めした。このホットシューに簡易な雲台を取り付け，デジカメをネジ止めしている。このときに，レリーズが付くようにステンレスアングルを利用している。
ウォームホイルの歯数は１４４Ｔあるので，１歯当たり，ギヤ１回転当たり，１０分。これをプラスチックの平ギヤに取り付けているつまみで回して星を追尾する。平ギヤが４０Ｔなので，平ギヤ１歯あたり１５秒だ。１５秒ごとに１歯動かせばいいのだ。カメラの焦点距離が３５ｍｍ換算で３８ｍｍ〜１１４ｍｍだから，広角側で撮影すれば，１５秒ごとに１歯の動きで星は点像になるだろう。問題は，回す時にシステム全体が微動しないかどうかだ。カウンターウェイトを取り付けて，ポタ赤だが，重くすれば振動は防げるかも知れない。
完成はしたが，梅雨なので試し撮りができない。
ＵＳＢカメラアダプター改
Ｈ２４．３．２０
今使っているユニバーサルアダプターはかなり重いし、今ひとつ使い勝手が良くない。かといって前回作成したものは無理矢理さがあって、使いにくい。そこで、アルミパイプを発注しようとしたが、その前にホームセンターに出かけて適合する穴径をもったパイプを物色した。すると、思わぬところに物はあった。
 |
 |
 |
電動フォーカサー
Ｈ２４．３．１７
惑星撮影でのピント合わせに苦労しているので，電動フォーカサーを探した。結構値が張るものだが，国際光器で１０Ｋ弱で販売している廉価版があったので，速攻入手した。私のＳＥ１２０Ｓにも対応しているようだったので安心だった。取り付けて動かしてみたところ，快適に動いた。
 |
休みが続くのだが，天気も悪いし仕事も忙しいので，当分稼働はないかも。
ポタ赤ギヤ修理
Ｈ２４．３．１７
手持ちのモーターを取り付けようと思ったら，ウォームギアの軸が曲がっていた。倒れたときに曲がったのだろう。ふと，赤緯体に付いているものを流用しようと思いついた。やってみると，同じ規格だったので，わけなく動いた。これで，微動ができるようになった。後は，大きな四角いところにアルミ板を取り付けて，カメラ取り付けの雲台とカウンターの錘を取り付ける加工で終了となるかな。
 |
 |
コントローラ修理
Ｈ２４．３．１２
火星を撮影しようと悪戦苦闘していたら，赤道儀が止まってしまった。モーターに耳を当ててみると，音がしていない。コントローラの赤ＬＥＤはついている。コンクリートの地面にコントローラを落としたときに部品の半田が取れたのだろうと見当をつけて，撮影を中止した。
中を開けてみて，あちこち虫眼鏡で検査すると，水晶発動子の片足の半田が取れていた。早速，半田こてで補修。動くようになった。
 |
 |
引っかける取っ手をつけておかねばならないな。
ポタ赤の製作
Ｈ２４．３．１０
オークションを眺めていたら，ジャンク物のビィクセンＳＰ赤道儀が出ていた。早速入札し上手い具合に６Ｋ弱でゲットした。どうやら倒して壊れた物らしく，あちこちその破損が見つかった。それでも，軸やギヤには損傷がなかったので，早速製作に取りかかった。もっとも，手持ちの部品を組み付けるのが主になるだけだが。
 |
 |
仰角を調整するボルトが８ｍｍのものだったが，倒れた時に本体の雌ねじが削れて素通しになっていた。そこで，１０ｍｍのタップでネジを切り直して１０ｍｍボルトで調節するようにした。手持ちのドライブ用モーターＭＴ−１（だったかな？）を固定して，ギヤを取り付ける。ところが，径が合わない。そこで，外径６ｍｍ内径５ｍｍのパイプを自転車の部品箱から探し出して，加工した後取り付ける。
次に，クラッチが必要だ。オークションで探したら即決で２．７Ｋのものがあったので，速攻ゲットした。
三脚は，使っていた１２ｃｍ赤道儀の古いものを流用する。ドライブコントローラーや電源は共有できるので，これで動けば車の中にカメラと一緒に常時放り込んでおけばいい。通勤帰りに天気が良ければ撮影ができるというものだ。さて，どうなるか楽しみだ。
あとはギヤカバーと雲台の取り付けか。おっと，写真を見て思い出した。極軸望遠鏡上部の欠けを修理しないと。ここには，時刻板が必要だったな。手持ち部品にあったような…
Ｈ２４．２．３
ファインダーの改善？
ＬＵＭＩＸはボディのみで購入したため，いろんなレンズをくっつけて使っている。ＡＵＴＯ１１０の５０ｍｍレンズは２０度×１５度の画角で撮影できる。ＣＡＮＯＮのズームレンズは無限遠のピント合わせが微妙だが，使えないことはない。ＳＥ１２０Ｓは６００ｍｍ（３５ｍｍ換算で１２００ｍｍ）レンズとして使える。しかし，その間を埋める焦点距離のレンズがない。そこで，目をつけたのが５ｃｍファインダー。鏡筒のネジを生かしながら切りつめてピント合わせができるようにした。アダプターはファインダー本体の金具とＬＵＭＩＸのボディキャップをネジ止めしたもの。キャップの中央にはもちろん穴をあけている。
 |
ファインダー脚に固定できるので都合がいい。１８ｃｍほどの焦点距離のようなので，倍の３６０ｍｍ望遠レンズとして使える。今晩か明朝に試験撮影してみようと思う。周辺には減光とコマ収差が目立つだろうが，いちいち２０ｋほど出してレンズを購入するのももったいない。ピント合わせは対物レンズ側で行う。まだ，きっちりと無限遠合わせをしていないので，マジックで印をしているだけで固定していない。
 |
左がボディキャップ側。右がファインダー金具。この二つを３本のビスで固定している。
 |
 |
ファインダーの改善
Ｈ２４．１．２１
最近は天候が安定しないので，撮影はできていない。そこで，ファインダーを改善工作してみた。屈折望遠鏡にはカメラを直焦点で接続してあるので，それを使って被写体を探すことはできない。ガイド鏡も載せていないのでファインダーで導入するしかない。ところが天頂付近は見にくいことこの上ない。そこで，天頂プリズムをくっつけて覗きやすいように改造することにした。
使っていない５ｃｍファインダーを加工することにした。天頂プリズムを導入する分，鏡筒を短くしなければならない。ばっさり切る。部品くみたてとしては，これまで沢山の部品を解体しているので，その中から使えるものを選んで使用する。塩ビパイプなんぞも使う。その結果とりあえず組み立てたのが下の写真。
 |
星空の無限遠だから，ピント調整は一回きりで対物レンズ・プリズム左側・接眼鏡のいずれかでやっておけばよい。
ただ，惜しむらくは５ｃｍのファインダーといってもメーカーによって微妙に鏡筒外径が異なり，後ろのファインダー脚にはまらないのだ。また，脚を切るか削るかしなければならない。
Ｌｕｍｉｘ用アダプタ２
Ｈ２４．１．１
３ｃｍファインダーのレンズを使用したレデューサーは周辺減光とコマ収差が激しいため改善を決めた。ネットで定評のあるクローズアップレンズの使用だ。キタ○ラに注文したが，到着が遅いのと価格が高いのでａｍａｚｏｎに変更した。３０日注文で今日届いた。早速望遠鏡に取り付けてみた。どうにかなるだろうということでケンコーのＡＣ Ｎｏ．４の４９ｍｍだ。
不思議なくらいぴったりはまる。
| ここは余裕 | ぴったり |
|---|---|
 |
 |
左の銀のネジに右の黒い金具をネジ入れる。クローズアップレンズによる干渉はない。ただ天頂付近は問題ないが，レンズを固定ではなく，ただ乗っけているだけなので鏡頭が下を向いたときは落ちる可能性がなきにしもあらずだ。
早くレンズが到着したので景色を撮影してみた。３ｃｍのファインダーレンズのときとほぼ同じ程度の短縮化ができていた。これも偶然。光が十分すぎるので，周辺減光やコマ収差の評価ができない。雨も降ってきたので，当分楽しみは先送りだ。
Ｈ２４．１．２１
撮影してみたのだが，ピントが合わない。星が点像にならないのだ。目が悪いこともあるし，接眼筒のラックピニオンの精度も良くないし，クローズアップレンズでやたら短焦点化したことも一因だろう。
最近は天気も悪いので，未だにまともな撮影ができていない。
Ｌｕｍｉｘ用アダプタ
Ｈ２３．１２．２３
ＬｕｍｉｘＧＦ１と１２ｃｍＦ５屈折直焦点とを使って２０秒ほどのガイド撮影でオリオン大星雲や散開星団が結構写ることに気をよくしたので，確実なアダプターを作成した。ついでに，レデューサーもどきを組み込んでもみた。
先ずアダプターだが，専用の接続リング（あるかな？）を購入すると高価になりすぎるので，ボディキャップに穴を開けて接眼鏡スリーブを固定することにした。キャップ後部で締め付けるナットとして，あまり出番がないバーローレンズ金具を切断して代用した(^^;)が，これがキャップ内径に丁度であった。
| バーローレンズ金具 | キャップに穴を開けて |
|---|---|
 |
 |
| はめ込む | 取り付ける | 前からの図 |
|---|---|---|
 |
 |
 |
| 接眼部差し込み | レンズはここに |
|---|---|
 |
 |
アダプタ
Ｈ２３．９．１１
直焦点とアイピースによる拡大撮影に対応するアダプタを作成した。材料はアルミを使いたかったが，旋盤を使用できなくなったので，加工が簡単なものを選んだ。というより，径が適しているものを探して選んだ。雨樋のパイプと配管パイプである。
Ａの写真の右端，細い部分にＵＳＢカメラが挿入される。中央の白いボタン状のものがアイピースを止めるネジだ。分解するとＢの写真になる。雨樋と塩ビ管の径が微妙にガタがあるので雨樋パイプを切って差し込んでいる。写真Ｂの左端の茶色の部分だ。位置が間違えて撮影されているな〜
| Ａ | Ｂ |
|---|---|
 |
 |
| Ｃ |
|---|
 |
カメラはＬＵＭＩＸ ＧＦ１。オークションで１５Ｋ弱でゲットした物だ。問題は，接続リング。幸いに中国製の中間リングをネットで見つけてゲットした。２．５Ｋ程だった。今回もまた塩ビ管のフタを使う。写真Ｄの中央の金属部分を塩ビのフタにネジ止めすればＯＫ。もちろん，フタの中央に穴を開けなければいけないが...
| Ｄ | Ｅ |
|---|---|
 |
 |
デジカメでもＵＳＢカメラでも，これで自由に回転させて位置決めができるようになった。
ＷＥＢカメラ３
Ｈ２３．８．２９
新調したＵＳＢカメラだったが、使う機会がなかった。ようやくアイデアを思い付いて、固定することができた。アイピースによる拡大撮影なので、拡大率を変更する自由度ができるようになった。ただ、周囲から光が入ると、ＵＳＢカメラが反応して露光調整が変わってしまうので、何か覆いをしないといけない。
 |
 |
ＷＥＢカメラ２
Ｈ２３．５．２９
前の（下の）ＷＥＢカメラの感度が低かったので，土星を画面に出すことが出来なかった。そこで，高感度のカメラを探していた。ケンコーで高感度のデジタルアイピースがあったが，ＢＩＧカメラで見つけたＢＵＦＦＡＬＯのＢＳＷ３２ＫＭ０１ＨＳＶを購入した。￥３９８０の値札が付いていたが，￥４７８０だった。？だったが，超高感度センサー採用とうことなので文句を言わずに支払った。
 |
 |
 |
 |
 |
ＷＥＢカメラ
Ｈ２２．１１．２１
デジカメでコリメート撮影すると，たくさんのレンズを通過するので画質が悪くなるんだろうと考え，今流行のＷＥＢカメラを使うことにした。
そこで，とりあえず近場の店でＥＬＥＣＯＭのＵＣＡＭ−ＤＬＵ１３０Ｈなるカメラを購入した。ネットで調べると，天体撮影に適したメーカーのものが掲載されているが，最近の機種ならどれでも使えるように進化しているだろうという，淡い期待のもとに。やってみなければ分からない。
 |
 |
 |
 |
 |
デジカメ一眼直焦点アダプター２
Ｈ２２．１０．９
望遠鏡を使っていると，ファインダーが覗きにくいので改造してみた。昔のアストロ製３０ｍｍファインダー鏡筒を途中で切断し，直角プリズムに差し込む。プリズム側の内径を旋盤で広げておく。ファインダーの接眼部をプリズム側にねじ込む。ネジピッチが多少違うのだが，無理矢理にねじ込んでしまう。
 |
 |
デジカメ一眼直焦点アダプター２
Ｈ２２．３．２２
デジカメが届いたので，早速望遠鏡を持ち出し，遠くの景色でピント合わせをすることにした。アダプターはちょうど良かった。エクステンションはどうやら要らなかったようだ。遠くの景色でピントを合わせたところ，右画像のように大分余裕があった。星の場合であれば，無限遠なのでもう少しドロチューブは押し込まれるからなおさら大丈夫だ。
 |
 |
デジカメ一眼直焦点アダプター
Ｈ２２．３．２０
オークションでＣＡＮＯＮのＩＯＳ Ｋｉｓｓ Ｄｅｇｉｔａｌという初期の一眼レフカメラをゲットした。これを使って，ＫＥＮＫＯの１２０ＳＥ直焦点で星野写真を撮ろうと計画した。まず，アダプタが必要だ。ＢＩＧ ＣＡＭＥＲＡに電話して，Ｔリングをゲットした。￥２，０００弱だ。これを１２０ＳＥのドロチューブに接続する必要がある。眼視では，下の画像のようになっている。右側がＴリング。
 |
 |
 |
 |
 |
 |
 |
 |
改良
Ｈ２１．９．１８
カセグレンになってウェイト重量が足りなくなった。ウェイトを増やすと重くなって望遠鏡の移動がイヤになる。そこで，シャフトを長くすることにした。ビクセンのシャフトは２０ｍｍ径だ。丁度同じ直径の真ちゅう棒があったのでこれを使ってみた。ウェイト止めが６ｍｍのカメラネジなので，以前に購入したカメラネジ用のタップで両端にネジ切りした。既存のシャフトとは，両ネジでつないだ。結構使える。
 |
 |
 |
 |
マクストフ
Ｈ２１．９．１２
オークションで以前から欲しかったマクストフカセグレン望遠鏡を発見した。争うこともなく，３０Ｋ以下でゲットできた。１２７ｍｍのＦ１５だ。月面・惑星専用だね。
 |
 |
 |
 |
モバイル赤道儀の自作
Ｈ２１．１．２０
ほぼ完成。ウオームホイールの上面に開けていた４つの穴に４ｍｍ雌ネジを切り，２ｍｍ厚プラ板を固定した。そのプラ板にアクセサリーシューの金具をネジで固定した。上に見えているのはひっくり返している雲台。シューに差し込む金具が見えている。
 |
 |
Ｈ２１．１．１７
だんだん組めてきたので，簡易三脚に載せてみた。そうそうモーターの穴にカメラネジ用のタップでネジを刻んでみた。うまい具合にしっかりと三脚を取り付けることができた。
ウオームホイールの頭に４つの穴をあけたが，ここにシュー台座を取り付ける。カメラ屋に行って，ホットシューアダプタを購入してきた。定価の半額だった。あまり買う人がいないからだろう。これを分解した。どうにか取り付けなくてはならない。
 |
 |
 |
Ｈ２１．１．１６
ほぼ思っていたとおりに組んでみた。重量は５４０ｇになってしまった。少々重い。画像にある数字はモーターの重さだ。５４０ｇのうち３５０ｇだから半分以上がモーターの重さ。
 |
 |
あとは若干の調整加工をして，モーターの裏面にカメラネジを切れば完成だ。裏面に見える穴は普通のネジ穴だ。これがカメラネジ穴なら言うことはないのだが。
Ｈ２１．１．１１
星野写真のガイド撮影をするためには赤道儀が必要だが，横着なものだからモータードライブで済ませたい。手持ちの望遠鏡システムは，その条件を満たしてはいるが重すぎる。南アルプスのテントサイトまで持ち上げる意欲はない。軽量なＣＤ−１を検討はしたが，３０Ｋ超とは手が出ない。そこで，自作を考えた。ビクセンのモーターＭＴ−１とコントローラは持っている。現在の望遠鏡システムの前に持っていたビクセンのＮＰ赤道儀が使われないままに放置されているので，これを分解して必要なものを流用することにした。
 |
 |
 |
次に，基盤にこれら４点を取り付けるのだが，モーターとウォームギヤはビスで簡単に取り付けられる。ウォームホィールは内径が１インチらしく，それにセットできるものが見つからない。ぎりぎり近い２６ｍｍのボールベアリングを発見したので，内径を広げることにした。幸いに旋盤があるので，それでザグリを入れた。
ここまでやったが，結局軽量化にはならなかったので，再度ネット検索したところ，横浜のレインボープロダクツというところで軽量のプラスチック平ギヤを見つけてゲットした。１．０モジュールの２０Ｔと４０Ｔで７３０円強だったが，１０００円以上の注文と送料等で倍以上になってしまった。右上の画像がそれだ。
ウォームギヤに４０Ｔ，ＭＴ−１に２０Ｔを取り付けて，７２Ｔのウォームホイールを使えば星の動きを追尾できるだろう（？）
それならば，基盤には８ｍｍ厚のアクリル板，内径２０ｍｍの７２Ｔホイールには径２０ｍｍのアクリル丸棒をを取り付けるべく，ネットで注文した。これも配送料で２倍になってしまうが仕方がない。これでどうにか６００ｇには納まると思う。
カメラはオリンパスのＳＰ−３２０をウォームホイールの上部に小型雲台で取り付けられるようにする。完成は間近だ。
最新の望遠鏡システム
Ｈ２０．９．２７
|
部品をいろいろオークションなどでゲットして，今のシステムに変更した。この５０ｍｍファインダーは覗きにくいので，今は取り外している。惑星だと，アイピースを外して離れてみれば見ることができるので，中央にもってきて低倍率で導入すれば視野に入れることができる。あとはモータードライブで外すことはない。 これでほぼシステムは完成して，惑星撮影には充分だ。けれど，今度はガイド撮影をするというのが目標だ。安い赤道儀とモーターがまた要るな。物欲が動く？！ |
レリーズアダプタ
Ｈ２０．９．２２
|
レリーズアダプタを使ってみた。結構固く固定され，シャッターを切ってもフレームがたわむことはない。 作成については，デジカメの欄を参照されたい。 |
モータードライブ導入
Ｈ２０．８．１８ 忙しいこと，晴れる夜が少ないことと立て簾で庭に出にくくなったことにより望遠鏡を使う機会が減っている。ようやく昨日モータードライブの調子をみてみた。
夜に使う物として製作していないな。夜行塗料でスイッチの説明を書いておいてくれればいいのに。見えないので使いにくい，慣れるまで。
流石にステッピングモーター，確実に木星を追尾する。次第に木星が視野の中で上に上がっていくのは極軸設定をアバウトにしているから。庭からは北極星が見えないのだ。
追尾してゆっくり見ることができるようになると，シャープな像が欲しくなる。Ｆ５のアクロマート屈折では望むべきではなかろうが，中央だけで良い惑星観測ならば，いい接眼レンズが欲しくなる。買おうか？ 接眼レンズで解決できる環境なのだろうか？
Ｈ２０．７．３１
|
オークションでビクセンのパルスモーターを探していたが，なかなか手に入らないので新品を購入した。すでにコントローラーをオークションで入手していたので，それとのマッチングが必要だった。 持っているコントローラはＭＤ−６。これはモーターとのコネクタが中央に１ピンとその周りに７ピン。出回っているＭＴ−１モーターと合うのだ。ところが，借りてきたちょっと古いモーターは雌のコネクタが５ピンなので接続できなかったのだ。 単２電池がなかったので単３電池を６本入れて動作を確認したところ，動く。当たり前か。これで，８月中に木星を撮影できる。処理ソフトも手に入れたしね。 |
赤道儀の入れ替え
Ｈ２０．３．１５
|
結局，「ＧＰ２・ＧＰＤ２赤道儀専用」とあった三脚架台がＳＰにも使える事を確信して購入した。ビクセンとのメールのやりとりが一週間にわたって何往復もあったものの意志疎通が出来なかったが，画像や製図を添付して寸法を聞き，使えることがようやく分かった。我ながら自分の頑張りを誉めたいが，ビクセン担当者の丁寧さにも脱帽だ。しかし，もう少しユーザーの気持ちも察して欲しいものだ。甘いかな？ 最初に購入したのはＮＰ赤道儀。次にＳＰ赤道儀。ともにビクセン製ではあるが三脚架台には互換性がない。今のところＮＰ赤道儀を使っているが，モータードライブを使うとするとＳＰ赤道儀に交換しなくてはならない。ところがＳＰの三脚架台を持っていないのである。購入すればいいのだが，滅多に見つからない。ＮＰ用の三脚架台を流用するために考えてみた。
|
| ＮＰ三脚架台 | 下からの図 左ＮＰ 右ＳＰ |
|---|---|
 |
 |

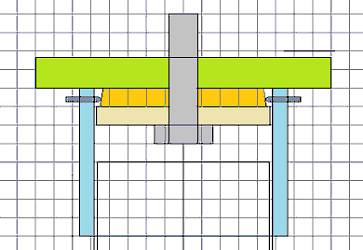

断面図で考えると，三脚架台の上に内径６０ｍｍ外径１００ｍｍ厚さ１８ｍｍの座金を挟んでやればいいことになる（図中赤の部分）。あちこちのホームセンターで何かいい材料はないかと探したが，無駄。そこで直接座金で検索すると，あった！ 厚さ９ｍｍだったがその他の寸法は丁度良い。２枚挟めばいいことになる。現在問い合わせ中。
 |
超簡略ピント合わせ微動装置？
|
デジカメで撮影するときにピント合わせはかなりアバウトになっている。シャッターを半押しすると，自動合焦点が作動している音がするし，ラックピニオンは急に動くしで，調整しにくいのだ。そこで，製品を購入するのは高いので作ってみた。とはいえ，単純にピント合わせのつまみの直径を大きくしただけだ。 百均のタッパウエアーの掴むのに適当な大きさのものを選び，その蓋を長めのネジで元々のつまみと一緒に留めただけだ。効果のほどは今のところは分からない。 |
カメラアダプタ
カメラアダプタを作ってみた。購入すると高いから。
素材はアルミ板がいいんだろうけど，加工が簡単な５ｍｍ厚のアクリル板にした。手近にあったからだ。バーローレンズに取り付けるようにした。
| 鏡筒に接続 | レンズに接続 | カメラ電源切 |
|---|---|---|
 |
 |
 |
バーローレンズに取り付ける為に半分輪っかで締め付ける。
| 前からの図 | 下からの図 |
|---|---|
 |
 |
５ｍｍの厚さがあるので，ネジ山が切れてナットが要らない。
望遠鏡に対して，前後・左右・上下の動きが出来ないと調整不能になるので溝孔が３カ所要る。アクリル板なので滑りやすい。そこでその間には百均で購入したゴム製の印押台を両面接着テープで留める。
Ｈ２０．３．５
機材としての天体望遠鏡については下記のとおり。
| （１） | （２） | （３）２５ｋｇ |
|---|---|---|
 |
 |
 |
鏡筒はエイコーの口径１２０ｍｍＦ５アクロマートだ。切れ味シャープということにはならないが，取り回しが楽であるように選んだ。重かったり，長かったりすると庭に出すのにも苦労して，結局使わなくなってしまうものだ。本当は１５ｃｍ程は欲しかったが，重くなるのと高価になるのとで１２ｃｍに落ち着いた。１２ｃｍ屈折であるのに３０ｋちょっとというのは，とても嬉しい。集光力はあるので対象がメシエならばいいと思うし，惑星もまあまあ見える。
最初のうちは鏡筒だけが自前で，架台と三脚は借り物だった（１）。オークションで赤道儀と三脚付きの経緯台をゲットしたので，それに替えた。（２）
架台はビクセンのポラリス。旧型だ（２）。最初に出した赤道儀だろうか。悪くはないがシステムアップは難しい。モータードライブがそろそろ無くなっているんではないか。
経緯台についていた三脚は縮めて６０ｃｍ程度の分でコンパクトになる。反面，観望し出すと物足りない。
ポラリス型の赤道儀の半額近くで同じビクセンのＳＰ赤道儀をゲットしたので，近いうちにそれに替えるつもりだ。これはまだモータードライブが市販されている。ただ，三脚架台が無いので，どうにかしなくてはならない。幸いに販売しているところを発見した。メールしているのであとは返事待ちだ。
更にデジカメアダプタを作成中。
